[折腾]闲置宽带电视机顶盒_数码视讯Q7_刷机为电视盒子和Emuelec游戏系统全过程_固件分享



最近在网上看到有把电视盒子刷成游戏机的视频,勾起了我的兴趣,最终刷成后,玩的时间并不多,主要是折腾的过程。

然而网上的教程大多不详细,微夏在这里把刷机过程分享一下,希望能帮到一些人。


先介绍一下什么是Emuelec 游戏系统

EmuELEC就是一个基于Amlogic(晶晨)开发的、整合了所有游戏机模拟器的开源系统,这个系统可以流畅运行N64、PS1、PSP、SFC、NDS、GBA、CPS1、CPS2、MAME等近60款家用机和街机。


需要游戏手柄,无游戏手柄无法使用。


其中  B站 “人中日月” 大神整合的镜像资源包流传最广,更有视频教程。

人中日月 B站链接:https://space.bilibili.com/97745521


因微夏家中没有机顶盒,微夏在闲鱼上购买了北京数据视讯Q7机顶盒,下面微夏把刷机经过分享给大家。

所需要的软件和资源,会在微夏论坛中分享给大家。

此教程仅供大家学习交流,如有侵权,请联系微夏[656536055@qq.com]删除处理。


下面介绍一下所需要的东西:

北京数据视讯Q7机顶盒、双头USB线、镊子、64GTF卡及读卡器、螺丝刀。




机顶盒正常开机界面如下:

(此机顶盒由微夏购买,因无联通宽带,所以只有一个这样的界面)




=================================  拆机部分  =================================


把此机顶盒拆开:

因为Q7的盒子底盖很软,拆卸很容易,使用美工刀在一边轻轻一撬,围绕一圈就可把底盖取下来。





Q7有两种存储, 一种是NAND, 另一种是eMMC, 对应在板子上前者是长方形针脚的IC, 后者是正方形BGA焊接的IC

可以看到此机顶盒主板芯片为 eMMC




其中短接点在此处:






在连接时可短接这里,如果你实在没有镊子,或感觉镊子短接没有反应,可以像微夏一样,直接把主板上的两颗螺丝拧上。





===================  刷机步骤  ===================



1、安装刷机软件 Amlogic USB Burning Tool_v2.1.6.8[vxia.net]

此软件是 晶晨芯片专用刷机工具。




在安装过程中,会弹出让你安装驱动程序,点击安装即可。





驱动 安装成功截图

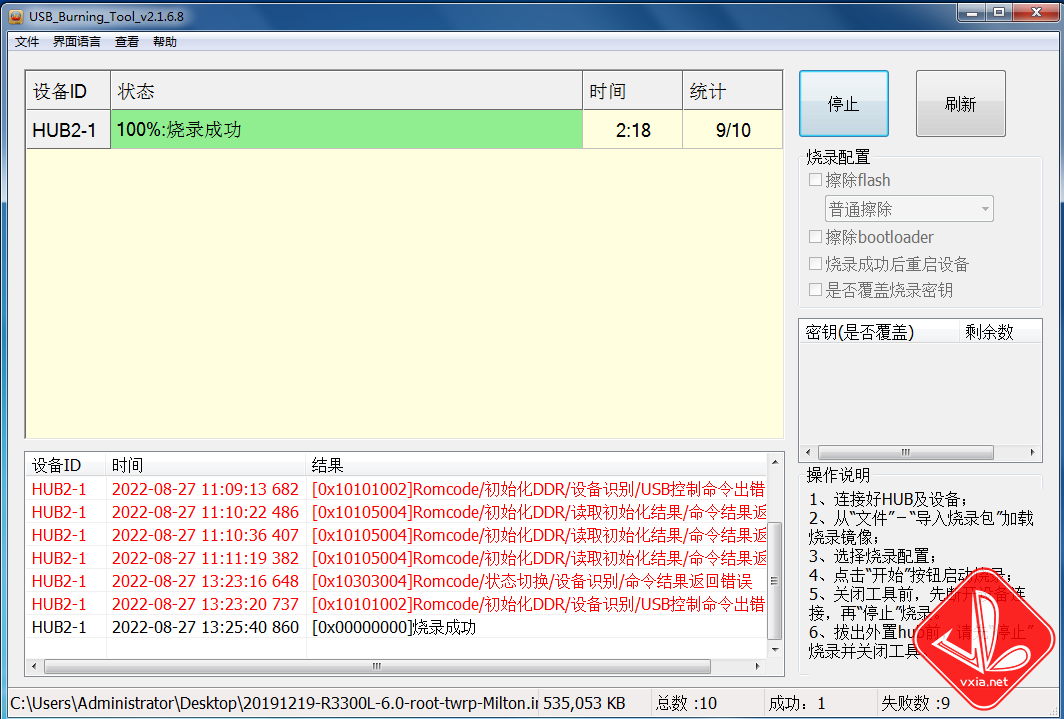

2、安装成功后打开 USB Burning Tool ,点击 文件 -> 导入烧录包





3、在软件左下方可以看到已经导入的镜像文件 Q7-6.0-root-twrp[vxia.net].img,在右侧,把擦除flash和擦除bootloader,两个勾去除,然后点击开始。

(一定要去除右侧的两个勾选,否则烧录其他镜像会导致无法开机成砖)





4、盒子插入电源线, 开关处于开机的状态, 用镊子短接主板的短接点,双公头线一头插在靠近TF卡槽的USB口,另一头插入电脑主机。

此时会软件会识别到主板。如软件未能识别,可以多试几次。也可在不接电源线的情况下,直接连接双公头USB线尝试。

软件识别到主板后,会自动进行刷机工作。


在刷机过程中,会出现各种错误,比如:

[0x10105004]Romcode/初始化DDR/读取初始化结果/命令结果返回错误

[0x10105002]Romcode/初始化DDR/读取初始化结果/USB控制命令出错

[0x10103003]Romcode/初始化DDR/下载数据/USB传输出错

[0x10101002]Romcode/初始化DDR/设备识别/USB控制命令出错

 [0x10303004]Romcode/状态切换/设备识别/命令结果返回错误




这些错误在微夏博客刷机过程中都遇到了。

网络中有很多解答,但是经过微夏的尝试,都不行。

微夏博客在这些把自己的方法分享给大家:

更换电脑、更换系统、多次拔插USB接头


最终,微夏博客在更换一台电脑、使用WIN7系统的环境下,经过多次所有拔插USB接头的情况下,成功刷机。




5、点击停止,关闭软件,拔出设备即可。


此时电视盒子就已经刷好了安卓系统。可在电视上连接开机了。第一次开机的时间较长,耐心等待即可。

经测试,刷机后遥控器可正常使用。


开机画面后的画面如下:

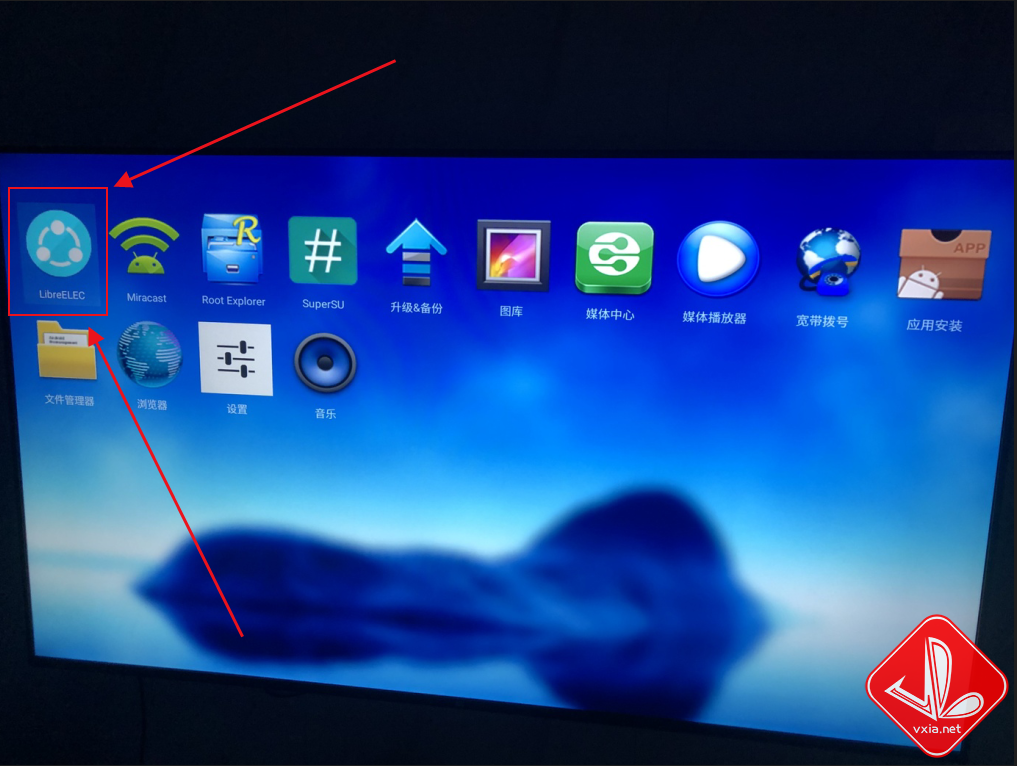

此时安装微夏博客提供的 Reboot to LibreELEC.apk

软件用于启动Emuelec游戏系统。






===================  写入镜像  ===================



1、点击“Win32DiskImager[vxia.net].exe”软件,右键使用管理员身份运行,

点击选择微夏博客提供的镜像文件 EmuELEC3.3.1_2020年64G春节整合S905.S912版_20200120.img ,确认你的TF卡盘符,点击写入。




2、写入完成。



3、写入完成后,如果提示格式化磁盘,一定要选择取消




4、写入完成后,打开 我的电脑 ,此时TF被分为两个盘符,选择并打开其中一个大小不到1G的盘符




5、删除根目录中的 dtb.img




6、打开 device_trees 文件夹,选择 gxl_p212_1g_slowemmc.dtb 文件,复制到TF卡根目录




7、把刚刚复制的 gxl_p212_1g_slowemmc.dtb 文件,改名为 dtb.img






===================  开机调试  ===================


1、把TF卡插入机顶盒,正常开机,开机后,打开已经安装的 Reboot to LibreELEC.apk




2、点击 确定 启动emuelec 游戏系统




3、当出现此画面时,代表从TF卡启动Emuelec系统成功 ,此时耐心等待加载成功




4、启动成功,提示配置游戏手柄界面。




5、游戏选择界面。








文章到这里就结束了,写的文字不多,配的图片挺多。

如果有不想折腾的,想直接就玩的,可联系微夏博客【QQ:656536055】,出售此机顶盒,添加时备注:机顶盒。


软件下载链接:
